LK-DS-HES-S Radyo Altimèt Similatè Ka estanda (Personalize)
- Wide ranje wotè simulation (0 a 22000 pi wo a);
- Segondè Directivity Suppression Rapò
- Segondè presizyon altimèt simulation (≥1‰)
- Si ou vle konfigirasyon simulation (sipòte plis pase 210 konfigirasyon)
- Manyèl switch ak switch otomatik;
- Miniaturization volim, fò konpatibilite elektwomayetik, segondè fyab travay;
- Mòd kontwòl miltip: UART, LAN, elatriye.
- Divès tès estanda koòdone platfòm tankou PXI, VXI, LXI.
pwodwi dekri teren
Seri LK-DS-HES nan simulateur radyo altimèt reprezante yon klas espesyalize nan sistèm reta foto-elektrik, metikuleuman fabrike pou founi demann yo konplike nan devlopman, kalibrasyon, ak antretyen similatè radyo altimèt. Sistèm sa yo sipòte pa teknoloji sofistike nan liy reta fib-optik, ki itilize fib optik kòm mwayen transmisyon ak kapitalize sou fenomèn nan reta limyè pou repwodui avèk presizyon pwopagasyon espasyal nan siyal mikwo ond RF. Apwòch inovatè sa a pèmèt emulasyon ak quantifikasyon egzak transmisyon siyal nan divès altitid.
Kontrèman ak sistèm liy reta tradisyonèl Surface Acoustic Wave (SAW), seri LK-DS-HES montre yon seri kapasite amelyore:
Gwo Bandwidth Frekans; Suppression Direktivite Siperyè; Jesyon avanse Siyal Transpò Triple:; Pwolonje lavi sèvis san yo pa rekalibrasyon; Optimize travay fyab;
Karakteristik avanse sa yo pozisyon seri LK-DS-HES kòm yon premye chwa pou aplikasyon pou simulateur altimèt radyo, depase pèfòmans ak fyab sistèm konvansyonèl liy reta SAW.
Espesifikasyon teknik
Karakteristik elektrik / optik
| Paramèt | Valè paramèt | Inite | Remak | ||
| Min | tipik | Max | |||
| Ranje yo itilize souvan | 4 | - | 4.6 | GHz | |
| Repons anplitid | - | ± 1.5 | ± 2 | dB | |
| Simile wotè | 1 | - | 22000 | m | rnouvlabl |
| Simile presizyon wotè a | 0.5% | 1% | - | - | |
| Maksimòm pouvwa opinyon | - | 2 | Customized | W | vag kontinyèl |
| - | 100 | Customized | W | Vag batman kè | |
| Antre VSWR | - | 1.3 | 1.5 | - | |
| Sòti VSWR | - | 1.3 | 1.5 | - | |
| Enpedans | - | 50 | - | Ω | |
| Simile ranje reglabl atenuasyon an | - | 80 | Customized | dB | |
| rapò represyon dwat | 60 | 80 | - | dBc | |
| trip siyal transpò piblik | Non | ||||
| Opere Tanperati Range | -40 | - | + 70 | ℃ | Customized ak klas bon jan kalite |
| Tanperati Depo Sonnen | -55 | - | + 85 | ℃ | |
| Simulation wotè vs Tanperati | - | - | 7 | ppm/℃ | |
| Simulation presizyon vs Tanperati | - | 3 | 6 | % / ℃ | Èske yo ka konpanse |

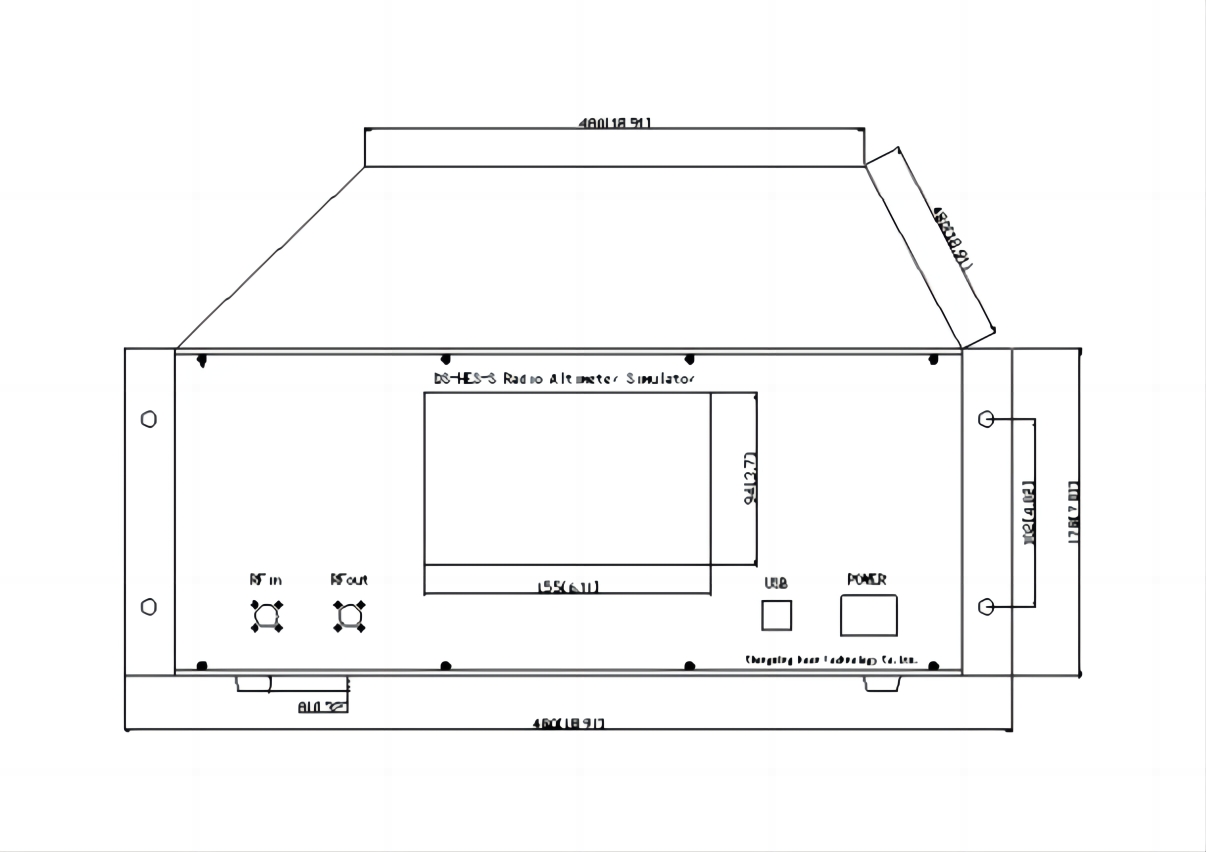

Pakè yo ak broch yo (Inite: mm [pous])
Konektè RF: SMA-K (Personalize)
DC Connector: DE-9PS (Personalize)
Aplikasyon
Kote: Radyo altimèt pou rada, AEW, satelit, elikoptè ak elatriye
Mezire presizyon altimèt
Mezire sèksisite rechèch ak swiv
Mezi lòt paramèt
